Система контроля изоляции сети постоянного тока на базе дифференциальных датчиков тока

ОАО «Белэнергоремналадка» является разработчиком и изготовителем автоматизированных систем поиска замыкания на землю в сети постоянного тока типа «САПФИР». За более чем тридцатилетний период выпуска устройство не раз совершенствовалось и модифицировалось, менялась элементная база, дорабатывались схемные решения изделия.

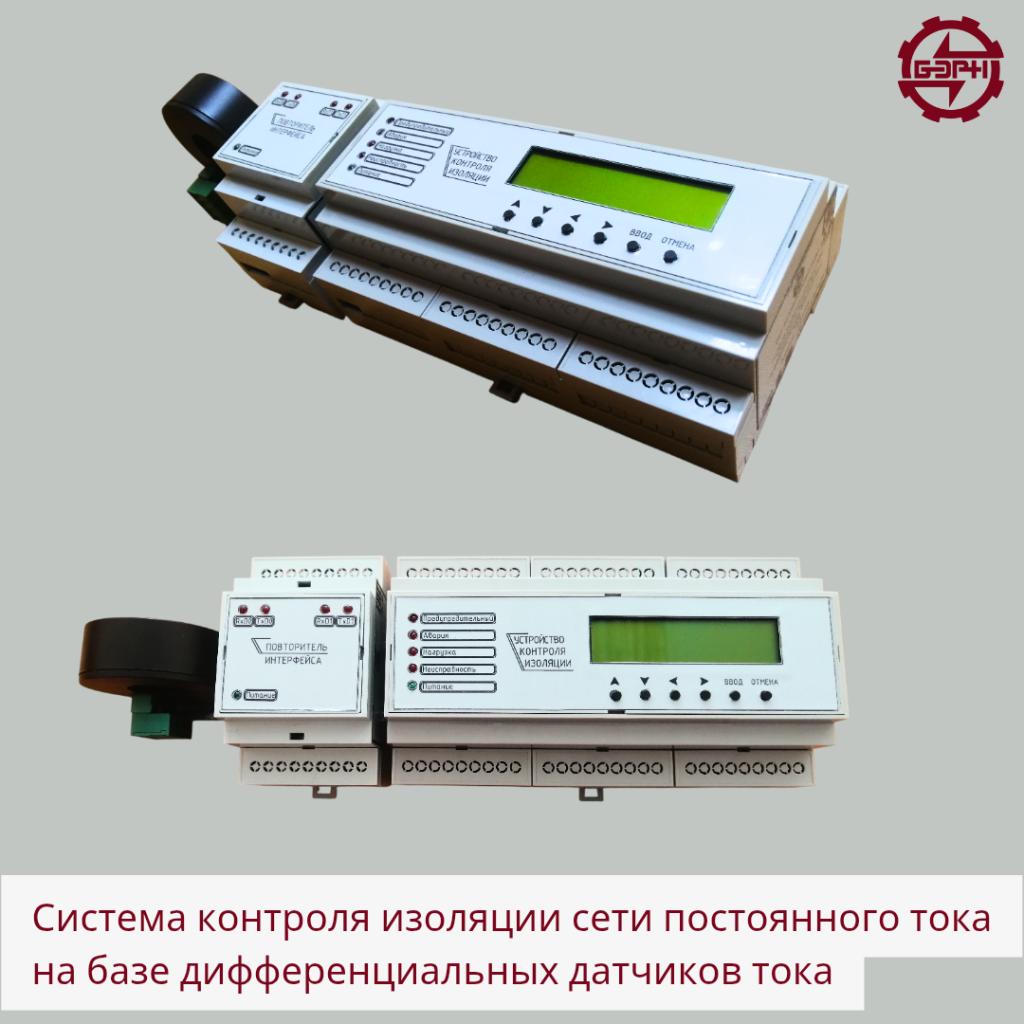

С введением СТП «Системы оперативного постоянного тока подстанций 35 кВ и выше. Технические требования и типовые технические решения», а так же ввиду широкого использования в белорусской энергосистеме устройств релейной защиты и автоматики на базе микропроцессорных терминалов, изменились требования к системам поиска замыкания на землю в сети постоянного тока. Для сохранения данного направления в деятельности предприятия, возникла необходимость разработки системы контроля изоляции сети постоянного тока, основанной на дифференциальных датчиках тока и предназначенной для определения присоединения с пониженной изоляцией, которая могла бы интегрироваться в существующую схему щитов постоянного тока. Отличие от аналогичных по назначению систем «САПФИР-4» и «САПФИР-4М» состоит в отсутствии наложения на сеть тестовых сигналов. Цехом наладки электротехнического оборудования филиала «Инженерный центр» на основе принципиально новых алгоритмов изготовлен опытный образец системы контроля изоляции сети постоянного тока на базе дифференциальных датчиков, который состоит из устройства контроля изоляции; повторителя интерфейса (от 1 до 8 шт.); дифференциальных датчиков тока (от 2 до 30 шт.). Питание осуществляется от источника постоянного напряжения 12 В ±10 %, напряжение контролируемой сети постоянного тока от 220 до 300 В. Предусмотрены аварийная и предупредительная уставки по сопротивлению изоляции диапазоном от 1 до 200 кОм. Максимальное количество контролируемых присоединений – 240.

В настоящее время проходит завершающая стадия испытаний опытного образца в аккредитованной испытательной лаборатории.
